WHDI kablosuz iletim sistemi SDI ve HDMI, 700 metre
S-4904, yayın endüstrisi kablosuz sistemidir, WHDI (OFDM) teknolojisine sahip bir S-4904T verici ve bir S-4904R alıcı içerir, 700 metre ölçeğinde kablosuz olarak aktarılan sıkıştırılmamış 3G/HD/SD-SDI ve HDMI'yı destekler ve 1 ms'den az gecikme. Sistem, yerinde çekim ve yönetmen izlemede yaygın olarak kullanılan saf donanım bağlantısı, tak ve çalıştır yapısıdır. |
 |
 |
Giriş ve çıkış
Verici S-4904T şunları destekler:
3G/HD/SD-SDI girişi ×1
HDMI ×1
Alıcı S-4904R şunları destekler:
3G/HD/SD-SDI çıkışı ×1
HDMI x1
Alıcı SDI ve HDMI aynı anda çıkar.
Vericiye hem SDI hem de HDMI girişi yapılıyorsa, alıcı SDI sinyali çıkışına öncelik verecektir. |
Yaklaşık. 700m Etkili Mesafe Sıkıştırılmamış SDI/HDMI, 1 ms'den az gecikme
Görüş Alanında, S-4904 kablosuz iletim sistemi yakl. Sıkıştırılmamış 3G/HD/SD-SDI ve HDMI sinyalinin 700 metre etkin iletim mesafesi ve gecikme süresi 1 milisaniyeden azdır.
|
 |
 |

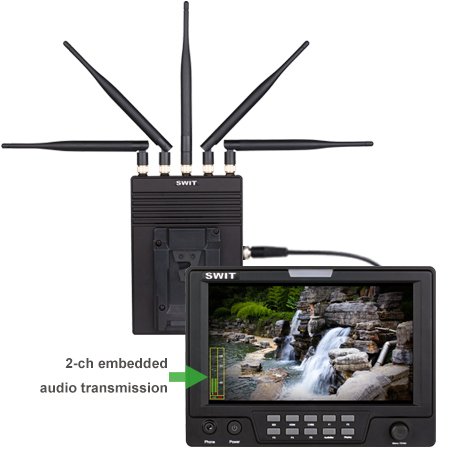

Gömülü Ses İletimi
S-4904, SDI ve HDMI gömülü ses (ch-1 ve ch-2) iletimini destekler. |
5.1-5.9GHz Çalışma Frekansı
Lisans Ücretsiz
S-4904 kablosuz sistemi, 5.1-5.9GHz Lisanssız çalışma frekansında çalışır. Frekans bantları kullanıcı tarafından yapılandırılabilir ve tek bir yerde en fazla 4 kablosuz kanalı destekler.
Radyo gücü 63mW'den azdır ve insan vücuduna zarar vermez.
|
 |
 |
çok noktaya yayın desteği
Çoklu alıcılara 1 verici
Çok noktaya yayın modunu etkinleştirmek için 1 S-4904T verici ile aynı frekans bantlarında birkaç S-4904R alıcısı ayarlayabilirsiniz. |
|
Güç Kaynağı ve Kurulum
V-mount veya Gold mount opsiyonel
Verici S-4904T, kameralara kolayca sabitlenmesi ve pillerle bağlanması için V montajlı veya Altın montajlı plakalarla donatılmıştır.
Alıcı S-4904R, pillerle çalıştırılmak üzere V montajlı veya Altın montajlı plakalarla donatılmıştır.
Hem verici hem de alıcı, 6.5-17V girişli soketteki 5.5/2,1 mm kutuplu DC üzerinden de çalıştırılabilir.
|
 |
Standart paket
Kablosuz sistem paketi şunları sağlar:
1x S-4904T Verici (V-mount / Gold mount opsiyonel)
1x S-4904R Alıcı (V-mount / Gold mount opsiyonel)
7x Antenler
1x Mafsallı kol sehpası
1x Yengeç kelepçesi
1x D-tap - 5,5/ 2,1 mm kutup kablosu
1x 5,5/2,1 mm kutup güç adaptörü
2x Düz tornavida (bant konfigürasyonu için) |
|
| Teknik Açıklama |
| |
Giriş Video Formatları
S-4904T verici, aşağıdaki giriş video formatlarını destekler:
| Giriş |
Desteklenen biçimler |
| SDI |
SMPTE-425M |
1080p (60 / 59.94 / 50) |
| SMPTE-274M |
1080i (60 / 59,94 / 50) |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) |
| SMPTE-RP211 |
1080psf (30 / 29.97 / 25 / 24 / 23.98) |
| SMPTE-296M |
720p (60 / 59.94 / 50) |
| SMPTE-125M |
480i (59,94) |
| ITU-R BT.656 |
576i (50) |
| HDMI biçimi |
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 1080i (60 / 59,94 / 50) |
| 720p (60 / 59.94 / 50) |
| 480i / 576i |
S-4904R alıcı çıkış biçimleri, giriş biçimleriyle aynıdır |
|
Kablosuz İletimin En İyi Etkisi Nasıl Elde Edilir
(1) İletim mesafesini uzatmak ve istikrarlı iletim kalitesi elde etmek için S-4904T ve S-4904R antenlerini farklı açılarda ayarlayın.
(2) S-4904R alıcısını mümkün olduğu kadar yükseğe ayarlayın.
(3) Mümkün olduğunca duvarlardan, ağaçlardan, sudan ve herhangi bir tıkanıklıktan kaçının. |
|
Bir Konumda Birkaç Set Nasıl Kullanılır
Kullanıcıların çevirebileceği 0-9 frekans kanalı vardır.
Bir mahalde, birbirine karışmasını engellemek için tavsiye edilen:
2 set iletim:
Set 1: Kanal 3
Set 2: Kanal 4
3 set iletim:
Set 1: Kanal 3
Set 2: Kanal 7
Set 3: Kanal 4
Biz don' Tek bir yerde 4 veya daha fazla kablosuz iletim seti kullanmanızı önermez.
Ayrıntılı olarak frekans noktası:
|
Arama Kanalları |
Sıklık |
|
Kanal 0 |
5550 MHz |
|
Kanal 1 |
5590 MHz |
|
Kanal 2 |
5630 MHz |
|
Kanal 3 |
5670 MHz |
|
Kanal 4 |
5150 MHz |
|
Kanal 5 |
5190 MHz |
|
Kanal 6 |
5230 MHz |
|
Kanal 7 |
5270 MHz |
|
Kanal 8 |
5310 MHz |
|
Kanal 9 |
5510 MHz |
Açıklama: tüm kanallar merkezi frekansları sağlar;
Bant genişliği her kanal için 40 MHz'dir. |
 |
| |
| |
| Şartname |
| |
| modeli |
Verici S-4904T |
Alıcı S-4904R |
| Giriş |
3G/HD/SD-SDI×1 |
/ |
| HDMI×1 |
| Çıktı |
/ |
3G/HD/SD-SDI×1 |
| HDMI×1 |
| SDI Formatı |
SMPTE-425M |
1080P (60 / 59.94 / 50) |
| SMPTE-274M |
1080i (60 / 59,94 / 50) |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) |
| SMPTE-RP211 |
1080psf (30 / 29.97 / 25 / 24 / 23.98) |
| SMPTE-296M |
720p (60 / 59.94 / 50) |
| SMPTE-125M |
480i (59,94) |
| ITU-R BT.656 |
576i (50) |
| HDMI biçimi |
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 1080i (60 / 59,94 / 50) |
| 720p (60 / 59.94 / 50) |
| 480i / 576i |
| kablosuz frekans |
5.1～5.9GHz |
| Radyo modülleri |
OFDM 16QAM |
| Maksimum İletim mesafesi |
Yaklaşık 700m (Görüş hattı) |
| gecikme |
≤1 milisaniye |
| Güç tüketimi |
≤6.5W |
≤6.5W |
| radyo gücü |
Maksimum 63mW |
/ |
| Giriş gerilimi |
DC / Pil:6.5～17V |
DC / Pil:6.5～17V |
| Çalışma ortamı |
Sıcaklık: 0°C -+40°C |
| Boyut |
93×185×63 (mm) |
130×188×47 (mm) |
| Net ağırlık (anten ile) |
572g |
797g |
|
